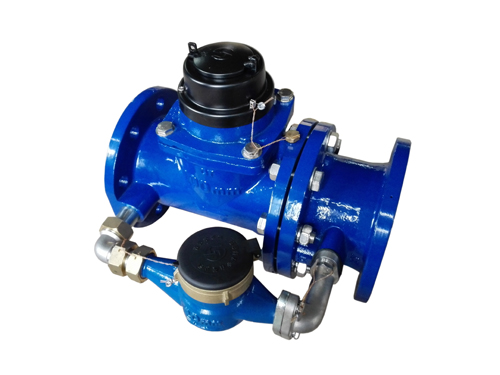

復式水表LXF-(50～200)/F3
◆用途：
★測量流經自來水管道飲用冷水的總量。適用于單向水流，對腐蝕性的液體不能測量。
◆結構：
★該系列水表采用分體式結構設計，由大口徑可拆卸螺翼干式水表和小口徑液封旋翼式水表附加流量轉換裝置
組成。根據流經水表流量的大小由流量轉換裝置自動控制使水流流過小口徑水表或同時流過大、小口徑水表。
◆優點：
★該系列水表的始動流量小，計量量程寬（包括從小口徑水表的最小流量到大口徑水表的最大流量），尤其對
大口徑管網中的極低流量實現準確測量。
★該系列產品采用多重密封結構：首先，大口徑密封計數器設計為機械式密封，有效避免了抽真空式密封帶來
的內外壓差及諸多不利因素；為防止密封計數器因外部水壓或潮濕空氣進入密封計數器內部，密封計數器外部
及遠傳線部分亦采用了機械密封結構；為了去除外部密封所帶來的殘余空氣，法蘭盤內部獨特設計了兩個用于
放置干燥劑的空間，作為外部防水防潮方式。小口徑水表亦采用了可靠的密封方式來保證水表的長期有效工作
。標配液封式小表計數器采用特殊液體封裝，可長期保持讀數清晰。
★可依據客戶需求配置發訊計數器，多種脈沖訊號輸出（單/雙/三干簧管，霍爾元件）。
◆工作條件：
溫度等級：T30 氣候和機械環境等級：O級 電磁環境等級：E2級
壓力等級：MAP10或MAP16 流動剖面敏感度等級：U5/D3
◆流量技術參數
|
型號
|
大表
公稱
口徑
mm
|
小表
公稱
口徑
mm
|
Q3/Q1
|
過載
流量
Q4
|
常用
流量
Q3
|
分界
流量
Q2
|
最小
流量
Q1
|
最小讀數
Min
|
最大讀數
Max
|
|
m3/h
|
L/h
|
m3
|
|
LXF-50
|
50
|
15
|
800
|
31.25
|
25
|
50
|
31
|
0.00005
|
999999＋99999
|
|
LXF-65
|
65
|
15
|
1250
|
50
|
40
|
51.2
|
32
|
0.00005
|
999999＋99999
|
|
LXF-80
|
80
|
20
|
1250
|
78.75
|
63
|
80
|
50
|
0.00005
|
999999＋99999
|
|
LXF-100
|
100
|
20
|
1250
|
125
|
100
|
128
|
80
|
0.00005
|
999999＋99999
|
|
LXF-150
|
150
|
32
|
1250
|
312.5
|
250
|
320
|
200
|
0.00005
|
9999999＋99999
|
|
LXF-200
|
200
|
50
|
1250
|
500
|
400
|
500
|
320
|
0.00005
|
9999999＋99999
|
◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%。
◆壓力損失等級：Δp 63
◆外形尺寸及重量
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準：GB/T17241.6-2008
|
公稱壓力
|
重量
|
|
|
法蘭外徑
D
|
螺栓孔中心圓直徑D1
|
單邊螺栓孔數與孔規格
n-Фd
|
|
|
mm
|
MPa
|
kg
|
|
|
50
|
280
|
275
|
232
|
165
|
125
|
4-Ф19
|
1.0/1.6
|
14.7
|
|
|
65
|
300
|
295
|
255
|
185
|
145
|
4-Ф19
|
1.0/1.6
|
21.5
|
|
|
80
|
370
|
320
|
301
|
200
|
160
|
8-Ф19
|
1.0/1.6
|
24.5
|
|
|
100
|
370
|
320
|
311
|
220
|
180
|
8-Ф19
|
1.0/1.6
|
29
|
|
|
150
|
500
|
445
|
341
|
285
|
240
|
8-Ф23
|
1.0/1.6
|
56.5
|
|
|
200
|
560
|
523
|
402
|
340
|
295
|
8-Ф23
|
1.0
|
91
|
|
|
12-Ф23
|
1.6
|
90
|
|
注：?法蘭連接按GB/T17241.6-2008 PN10的規定，特殊規格訂貨時提出。
?尺寸及重量、主要參數以產品實物及訂貨要求為準。

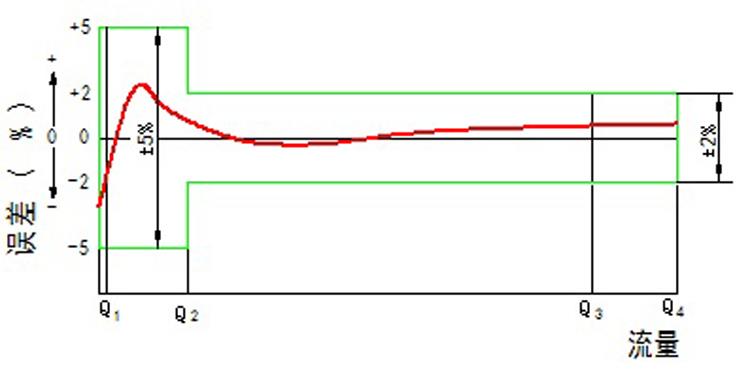

◆流量誤差曲線

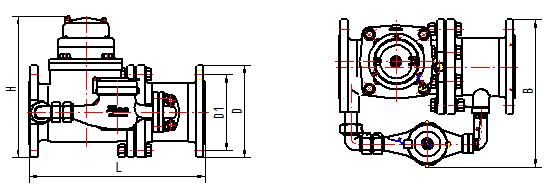

◆外形尺寸圖
