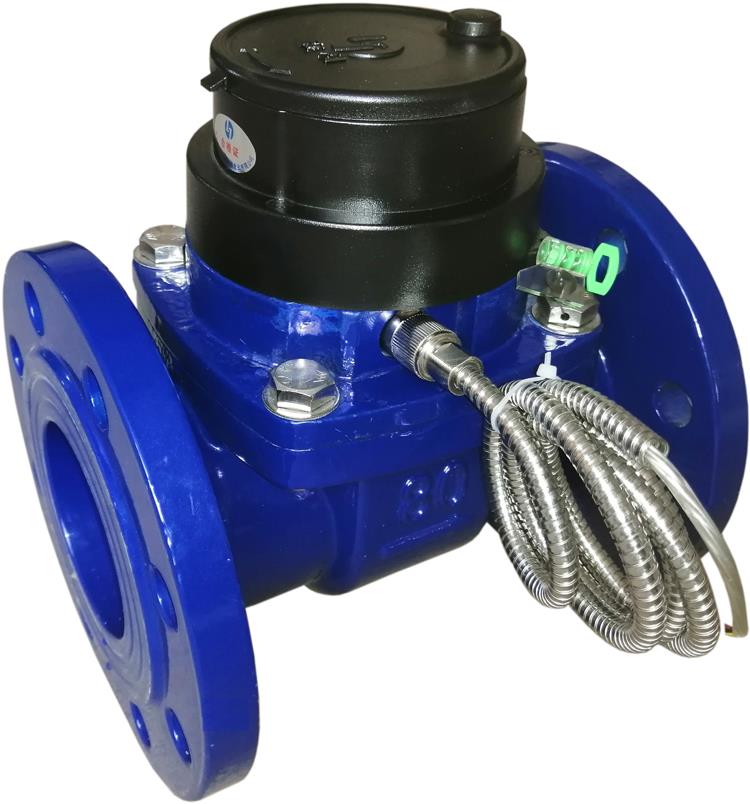

高精度可拆卸水平螺翼干式直讀遠傳冷(熱)水表LXLGY-(50～150)/E6J(H) LXLGY-(50～150)R/E6J(H)
用 途：用于測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用于單向水流，對有腐蝕性的液體不能測量。
工作條件: 溫度等級：T30或T90； 水壓等級：MAP10或MAP16； 外殼防護等級：IP68 氣候和環境安全等級：O級； 電磁兼容性等級：E2； 流動剖面敏感度等級：U5/D3
特 點：?◆該系列水表是一種采用直讀遠傳技術的可拆卸水平螺翼水表。
? ◆量程比高達R200，水費因足額計量而降低了水損，提高了經濟效益。
? ◆密封計數器中透明罩，采用具有放大功能結構設計，使讀數更加便于讀取。
? ◆葉輪機構采用水力動平衡技術，使葉輪的轉動更平穩，同時可有效減少葉輪軸和葉輪襯套的磨損程度，從而大大提高了水
表的計量壽命。
? ◆采用雙重整流器結構設計，降低了水表的安裝直管段要求，縮短了表井尺寸，從而可降低前期投入。
? ◆圓筒狀機芯整體固定在金加工后的表殼中孔中，機芯剛性好、可靠。
? ◆三通式、內腔全金加工球墨鑄鐵表殼，配圓筒狀機芯，使整個機芯與表殼緊密相配，強度明顯高于常規的懸臂梁式機芯，
不怕水錘的沖擊。
? ◆機芯設計為可拆式結構，使水表不必從管道上拆下，機芯便可取出修理或者更換保養。
◆該系列產品采用多重密封結構：首先，密封計數器設計為機械式密封，有效避免了抽真空式密封帶來的內外壓差及諸多不
利因素，同時為防止密封計數器內部因采用機械密封而殘存的空氣在冷熱交替時產生的冷凝現象會對電路元器件造成一
定的損壞，密封計數器內部設有干燥劑作為二道防水防潮方式，有效保護了電路元器件；其次，為防止密封計數器因外
部水壓或潮濕空氣進入密封計數器內部，密封計數器外部及遠傳線部分亦采用了機械密封結構，同時為了去除外部密封
所帶來的殘余空氣，法蘭盤內部獨特設計了兩個用于放置干燥劑的空間，作為外部防水防潮方式。此種密封結構將密封
計數器內外所有可能進水、進潮氣的入口全部封死，防塵防水等級達到IP68，即使長期浸泡在水中，都不影響正常讀數
及遠傳信號輸出。
一、外形及結構尺寸
|
公 稱
口 徑
mm
|
長
L
|
寬
B
|
高
H
|
螺栓孔中心圓直徑
D1
|
法 蘭
外 徑
D
|
單邊螺栓孔數-孔直徑
n-Φd
|
公稱壓力
|
重量
|
|
mm
|
|
MPa
|
kg
|
|
50
|
200
|
165
|
248
|
125
|
165
|
4-Φ19
|
1.0
|
10
|
|
1.6
|
|
65
|
200
|
185
|
257
|
145
|
185
|
4-Φ19
|
1.0
|
13.5
|
|
1.6
|
|
80
|
225
|
200
|
233
|
160
|
200
|
8-Φ19
|
1.0
|
15.5
|
|
1.6
|
|
100
|
250
|
220
|
288
|
180
|
220
|
8-Φ19
|
1.0
|
18.5
|
|
1.6
|
|
150
|
300
|
285
|
342
|
240
|
285
|
8-Φ23
|
1.0
|
27.6
|
|
1.6
|
二、主要技術參數
壓力損失等級：△p 63；
計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，
低區（Q1≤Q＜Q2）為±5%；
水溫超過30℃時，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±3%，
低區（Q1≤Q＜Q2）為±5%。
技術參數
|
公 稱
口 徑
mm
|
計量
等級
Q3/Q1
|
過載流量
Q4
|
常用流量
Q3
|
分界流量
Q2
|
最小流量
Q1
|
最小讀數
Min.
|
最大讀數
Max.
|
|
m3/h
|
m3
|
|
50
|
100
|
78.75
|
63
|
1
|
0.63
|
0.0005
|
999999
|
|
125
|
0.8
|
0.5
|
|
160
|
0.63
|
0.4
|
|
200
|
0.5
|
0.32
|
|
65
|
100
|
78.75
|
63
|
1
|
0.63
|
0.0005
|
999999
|
|
125
|
0.8
|
0.5
|
|
160
|
0.63
|
0.4
|
|
200
|
0.5
|
0.32
|
|
80
|
100
|
125
|
100
|
1.6
|
1
|
0.0005
|
999999
|
|
125
|
1.28
|
0.8
|
|
160
|
1
|
0.62
|
|
200
|
0.8
|
0.5
|
|
100
|
100
|
200
|
160
|
2.56
|
1.6
|
0.0005
|
999999
|
|
125
|
2
|
1.28
|
|
160
|
1.6
|
1
|
|
200
|
1.28
|
0.8
|
|
150
|
100
|
500
|
400
|
6.4
|
4
|
0.005
|
9999999
|
|
125
|
5.12
|
3.2
|
|
160
|
4
|
2.5
|
|
200
|
3.2
|
2
|
三、直讀式智能系列水表的電氣參數及使用
3.1 接口類型
3.1.1 RS-485型－接口遵循RS-485通訊標準，四線制。
3.1.2 M-BUS型－接口遵循Meter-Bus通訊標準，兩線制。
3.2 接線方式
3.2.1 RS-485型直讀式智能水表（4線）：
紅－電源＋ 棕－485-A
黑－電源－ 黃－485-B
電源電壓： 12VDC±15％
3.2.2 M-BUS型直讀式智能水表（2線）：
通訊接口的兩條線無需區分極性。
3.3 通訊參數
波 特 率：2400bps （可選1200、4800、9600）
校驗方式：偶校驗 （可選無校驗）
數 據 位：8位 停 止 位：1位
3.4 表地址 見表頭透明罩
3.5 通訊協議
智能水表通訊協議支持《戶用計量?jī)x表數據傳輸技術條件》CJ/T188－2004；645規約標識的智能水表通訊協議支持《中華人民共和國電力行業標準》DL/T 645-1997；MODBUS規約標識的智能水表通訊協議支持“modbus協議”。
注意事項：為了保障系統運行的可靠性、抄表數據的準確性，建議兩次抄表時間間隔不宜過長，以兩次抄表間隔的用水量控制在70000m3 之內為宜。
常見問題解答：
1.通訊不成功
檢查電源電壓是否符合3.2.1節規定；
檢查接線是否符合3.2節規定；
檢查通訊參數設置是否符合3.3節規定；
檢查配置表地址是否與透明罩上標識的地址一致；
檢查通訊協議設置是否符合3.5節規定。
2.讀取的表數據異常：
如已發生數據異常，請與廠家技術人員聯系。
